Chauffe eau solaire fabrication : guide complet et écologique

Dans le contexte actuel de transition énergétique, les solutions permettant de réduire notre empreinte carbone tout en diminuant nos factures deviennent essentielles. Le chauffe-eau solaire s’impose comme une technologie mature et accessible qui répond parfaitement à ces enjeux. Son principe est simple mais efficace : transformer le rayonnement solaire en chaleur pour produire de l’eau chaude sanitaire. Cet article vous guide à travers tous les aspects de la fabrication des chauffe-eaux solaires, des concepts fondamentaux aux dernières innovations, en passant par des conseils pratiques de construction et d’installation.

Comprendre le fonctionnement d’un chauffe-eau solaire

Un chauffe-eau solaire est un système qui utilise l’énergie gratuite et renouvelable du soleil pour chauffer l’eau. Il s’agit d’une technologie qui a fait ses preuves depuis plusieurs décennies et qui continue d’évoluer pour devenir toujours plus efficace et accessible.

Principe de base

Le principe de fonctionnement repose sur l’effet de serre : les rayons solaires traversent une surface vitrée et sont absorbés par un matériau noir qui les convertit en chaleur. Cette chaleur est ensuite transmise à un fluide caloporteur (eau ou glycol) qui circule dans un circuit fermé vers un ballon de stockage où l’eau sanitaire est chauffée par échange thermique.

Types de chauffe-eaux solaires disponibles

Il existe plusieurs types de systèmes, chacun avec ses avantages et ses applications spécifiques :

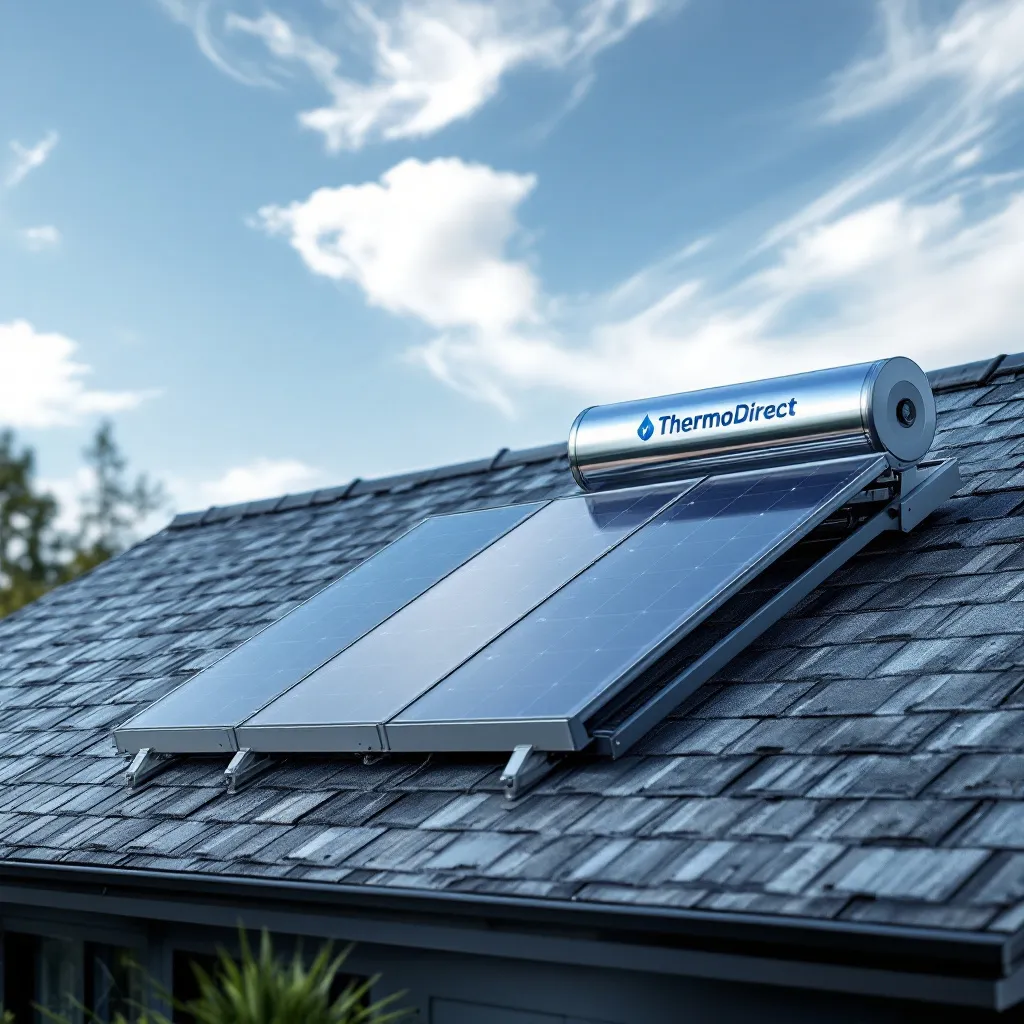

Chauffe-eau solaire à circulation naturelle (thermosiphon)

Dans ce système, le ballon de stockage est placé au-dessus des capteurs. L’eau chauffée, moins dense, remonte naturellement vers le réservoir sans nécessiter de pompe. Simple et économique, ce type est idéal pour les climats chauds et ensoleillés.

Chauffe-eau solaire à circulation forcée

Une pompe fait circuler le fluide caloporteur entre les capteurs et l’échangeur thermique du ballon. Plus performant mais plus complexe, ce système est adapté aux climats plus froids car le ballon peut être installé à l’intérieur du bâtiment, protégé du gel.

Systèmes solaires combinés (SSC)

Ces installations plus élaborées permettent non seulement de produire de l’eau chaude sanitaire mais aussi de contribuer au chauffage de l’habitation, maximisant ainsi l’utilisation de l’énergie solaire captée.

Chauffe-eau solaire hybride

Les dernières innovations du marché proposent des systèmes hybrides qui combinent production d’eau chaude et d’électricité. Par exemple, Naked Energy a récemment dévoilé un chauffe-eau solaire hybride qui produit simultanément de la chaleur et de l’électricité, optimisant ainsi l’utilisation de la surface de captation.

Matériaux nécessaires pour la fabrication d’un chauffe-eau solaire

La fabrication d’un chauffe-eau solaire artisanal est accessible à condition de disposer des bons matériaux et outils. Voici ce dont vous aurez besoin pour construire un capteur solaire thermique basique :

Pour le capteur solaire

• Caisson en bois traité ou en aluminium pour la structure
• Plaque absorbante (tôle en aluminium ou en cuivre peinte en noir mat)
• Tuyaux en cuivre (généralement de 22mm pour le collecteur et 10mm pour les tubes absorbeurs)
• Vitre ou plaque en polycarbonate transparent
• Isolant thermique (laine de roche, mousse polyuréthane)
• Peinture noire mate spéciale haute température
• Joints silicone résistant aux UV et aux hautes températures

Pour le circuit hydraulique

• Ballon de stockage isolé (idéalement un cumulus récupéré)
• Tuyaux et raccords adaptés (cuivre ou multicouche isolé)
• Pompe de circulation (pour les systèmes à circulation forcée)
• Vase d’expansion et soupape de sécurité
• Fluide caloporteur antigel (dans les régions sujettes au gel)
• Vannes, purgeurs d’air et thermomètres

Innovations récentes dans les matériaux

La recherche ne cesse d’améliorer les performances des matériaux utilisés dans les chauffe-eaux solaires. Par exemple, une fenêtre solaire thermique multifonctionnelle a récemment été développée, capable à la fois de chauffer l’eau et de produire de l’électricité, offrant ainsi une solution intégrée à l’architecture.

Considérations de conception pour un chauffe-eau solaire efficace

Avant de vous lancer dans la fabrication, plusieurs facteurs doivent être pris en compte pour optimiser l’efficacité de votre installation :

Dimensionnement du système

Un chauffe-eau solaire doit être dimensionné selon les besoins en eau chaude et les conditions climatiques locales. En règle générale, comptez environ 1m² de capteur par personne dans le foyer pour l’eau chaude sanitaire, et un ballon de stockage de 50 à 75 litres par m² de capteur.

Orientation et inclinaison optimales

Pour maximiser le captage solaire, les panneaux doivent être orientés plein sud dans l’hémisphère nord (et inversement). L’inclinaison idéale correspond généralement à la latitude du lieu +/- 10° selon qu’on privilégie les performances hivernales ou estivales.

Protection contre le gel et la surchauffe

Dans les régions où le gel est possible, il est crucial d’utiliser un fluide caloporteur antigel ou d’implémenter un système de vidange automatique. De même, des dispositifs de protection contre la surchauffe en été (comme un vase d’expansion correctement dimensionné) sont essentiels pour la durabilité de l’installation.

Guide étape par étape : construire votre propre chauffe-eau solaire

Fabriquer un chauffe-eau solaire artisanal est un projet accessible aux bricoleurs motivés. Voici les principales étapes pour réaliser un capteur plan à circulation naturelle :

Construction du capteur solaire

1. Fabriquez un caisson rectangulaire en bois traité ou en aluminium, de dimensions adaptées à vos besoins (généralement 2m² est un bon compromis).
2. Isolez le fond et les côtés du caisson avec de la laine de roche ou un autre isolant thermique résistant à la chaleur.
3. Construisez une grille de tuyaux en cuivre selon le principe du « harpe » (un tuyau collecteur en haut et en bas, reliés par des tubes verticaux parallèles).
4. Soudez l’ensemble du circuit hydraulique en cuivre en veillant à l’étanchéité des joints.
5. Fixez la plaque absorbante (tôle peinte en noir) aux tuyaux pour faciliter le transfert de chaleur.
6. Installez la vitre sur le dessus du caisson avec un joint silicone résistant aux UV.
7. Testez l’étanchéité du circuit hydraulique avant l’installation finale.

Mise en place du circuit hydraulique

Le circuit hydraulique relie le capteur au ballon de stockage. Pour un système à thermosiphon :

1. Positionnez le ballon de stockage au moins 30cm au-dessus du haut du capteur pour permettre la circulation naturelle.
2. Raccordez le bas du capteur à l’entrée basse du ballon (circuit froid).
3. Connectez la sortie haute du capteur à l’entrée haute du ballon (circuit chaud).
4. Installez un vase d’expansion et une soupape de sécurité sur le circuit.
5. Isolez soigneusement tous les tuyaux extérieurs pour minimiser les pertes thermiques.

Pour des instructions plus détaillées et des plans précis, consultez notre guide complet sur la fabrication de chauffe-eau solaire.

Installation et mise en service du chauffe-eau solaire

L’installation d’un chauffe-eau solaire, qu’il soit fabriqué artisanalement ou acheté dans le commerce, nécessite de respecter certaines règles :

Choix de l’emplacement

Le capteur doit être installé dans un endroit sans ombre portée, idéalement sur un toit ou un mur orienté au sud. Le ballon de stockage doit être placé à proximité des points d’utilisation d’eau chaude pour réduire les pertes en ligne.

Fixation et sécurisation

Les capteurs doivent être solidement fixés pour résister aux intempéries, notamment au vent. Sur un toit, utilisez des crochets de fixation adaptés au type de couverture (tuiles, ardoises, tôle).

Raccordement au réseau d’eau

Intégrez le chauffe-eau solaire au réseau d’eau existant en respectant les normes en vigueur. Un groupe de sécurité est obligatoire sur l’arrivée d’eau froide, et une vanne mélangeuse thermostatique est recommandée pour éviter les risques de brûlure.

Solutions prêtes à installer

Si la fabrication artisanale vous semble complexe, des solutions clé en main existent. Par exemple, un récent partenariat franco-autrichien propose un chauffe-eau solaire prêt à installer, simplifiant considérablement la mise en œuvre tout en garantissant des performances optimales.

Maintenance et dépannage des chauffe-eaux solaires

Un chauffe-eau solaire bien conçu nécessite peu d’entretien, mais quelques vérifications régulières garantissent sa longévité et son efficacité :

Entretien préventif

• Nettoyez la vitre des capteurs une à deux fois par an pour éliminer poussière et débris
• Vérifiez l’état du fluide caloporteur tous les 2 à 3 ans et remplacez-le si nécessaire
• Contrôlez la pression du circuit et l’état du vase d’expansion
• Inspectez les joints et raccords pour détecter d’éventuelles fuites
• Vérifiez l’anode sacrificielle du ballon tous les 2 ans environ

Problèmes courants et solutions

Voici quelques problèmes fréquemment rencontrés et leurs solutions :

Avantages du chauffage solaire de l’eau

Opter pour un chauffe-eau solaire présente de nombreux bénéfices tant économiques qu’environnementaux :

Économies substantielles

L’eau chaude sanitaire représente environ 15% de la consommation énergétique d’un foyer. Avec un chauffe-eau solaire, jusqu’à 80% de cette consommation peut être économisée. L’innovation Wanit illustre parfaitement ce potentiel : ce chauffe-eau solaire récemment développé permet de réduire de 80% le coût de l’eau chaude sanitaire.

Indépendance énergétique

En produisant votre propre eau chaude grâce à l’énergie solaire, vous réduisez votre dépendance aux fournisseurs d’énergie et vous protégez contre les hausses de prix.

Longévité et fiabilité

Un chauffe-eau solaire bien entretenu peut fonctionner efficacement pendant 20 à 30 ans, bien plus longtemps qu’un chauffe-eau conventionnel.

Confort d’utilisation

Contrairement à certaines idées reçues, un chauffe-eau solaire bien dimensionné assure un confort comparable voire supérieur aux systèmes conventionnels, avec une eau à température stable et disponible en grande quantité.

Analyse des coûts et retour sur investissement

L’aspect financier est souvent déterminant dans le choix d’un système de chauffage d’eau :

Coûts de fabrication et d’installation

Pour un chauffe-eau solaire artisanal, comptez entre 800 et 1500€ de matériaux selon la taille et la qualité des composants. Pour un système commercial, l’investissement se situe généralement entre 3000 et 6000€ pose comprise, selon la technologie et la capacité.

Aides financières disponibles

Plusieurs dispositifs peuvent réduire cet investissement :

• Le crédit d’impôt pour la transition énergétique (CITE)
• La TVA à taux réduit (5,5%)
• Les aides de l’ANAH (Agence Nationale de l’Habitat)
• Les aides des collectivités locales
• Les primes des fournisseurs d’énergie (CEE)
• Le dispositif MaPrimeRénov’

Retour sur investissement

Dans les conditions actuelles, le retour sur investissement d’un chauffe-eau solaire se situe généralement entre 5 et 10 ans, selon l’ensoleillement local, le prix de l’énergie substituée et les aides obtenues. Avec l’augmentation prévisible du coût des énergies fossiles, cette durée tend à diminuer.

Impact environnemental et durabilité

Au-delà des aspects économiques, les bénéfices environnementaux sont considérables :

Réduction des émissions de CO2

Un chauffe-eau solaire permet d’éviter l’émission de 1 à 2 tonnes de CO2 par an pour une famille de 4 personnes, selon l’énergie substituée. Sur sa durée de vie, cela représente 20 à 40 tonnes de CO2 non émises.

Analyse du cycle de vie

Les études de cycle de vie montrent qu’un chauffe-eau solaire « rembourse » en 1 à 2 ans l’énergie nécessaire à sa fabrication. Sur une durée de vie de 25 ans, c’est donc un bilan très positif.

Technologies émergentes et perspectives

Les innovations continuent d’améliorer l’efficacité et l’intégration des chauffe-eaux solaires. Comme le souligne cette actualité récente, les technologies solaires hybrides pourraient révolutionner notre façon de produire l’énergie domestique, en combinant production d’eau chaude et d’électricité dans un seul système compact.

Études de cas et réussites d’installations

Voici quelques exemples concrets qui illustrent le potentiel des chauffe-eaux solaires :

Installation domestique en zone rurale

Une famille de l’Ardèche a construit son propre chauffe-eau solaire de 4m² pour un coût de 1200€. Cinq ans après l’installation, ils estiment avoir économisé plus de 2500€ sur leurs factures d’électricité, avec une couverture de 75% de leurs besoins annuels en eau chaude.

Projet collectif en copropriété

Une copropriété de 12 logements à Montpellier a installé un système centralisé de 30m² de capteurs pour la production d’eau chaude collective. L’investissement de 25 000€ (aides déduites) a permis de réduire de 60% la facture de gaz du bâtiment, avec un retour sur investissement estimé à 8 ans.
